Устройство DSG коробок передач

01.06.2026

DSG — это роботизированная коробка передач с двумя сцеплениями, которая сочетает быстрое переключение передач с удобством автоматической трансмиссии. Водителю не нужно работать педалью сцепления, но внутри коробка по конструкции ближе к механической КПП, чем к классическому гидротрансформаторному автомату.

Главная особенность DSG — преселективный принцип работы. Пока автомобиль едет на одной передаче, следующая уже подготовлена к включению. За счет этого переключение происходит быстро, с минимальной потерей тяги. Но такая конструкция требует точной работы сцепления, мехатроника, датчиков, гидравлики и программного управления. Поэтому при рывках, задержках, вибрациях или ошибках важно понимать, какой узел может быть причиной неисправности.

Что такое DSG коробка передач

DSG расшифровывается как Direct Shift Gearbox — коробка передач с прямым переключением. По сути, это роботизированная трансмиссия, в которой механическая часть работает по принципу обычной коробки передач, а включением сцеплений и выбором передач управляет электроника.

В отличие от классического автомата, в DSG нет гидротрансформатора. Вместо него используется двойное сцепление. Одно сцепление отвечает за один ряд передач, второе — за другой. Благодаря этому коробка заранее подготавливает следующую передачу и включает ее почти без паузы.

DSG называют преселективной коробкой, потому что передача выбирается заранее. Например, автомобиль едет на второй передаче, а третья уже подготовлена. Когда блок управления решает переключиться, одно сцепление размыкается, второе замыкается — и передача меняется очень быстро.

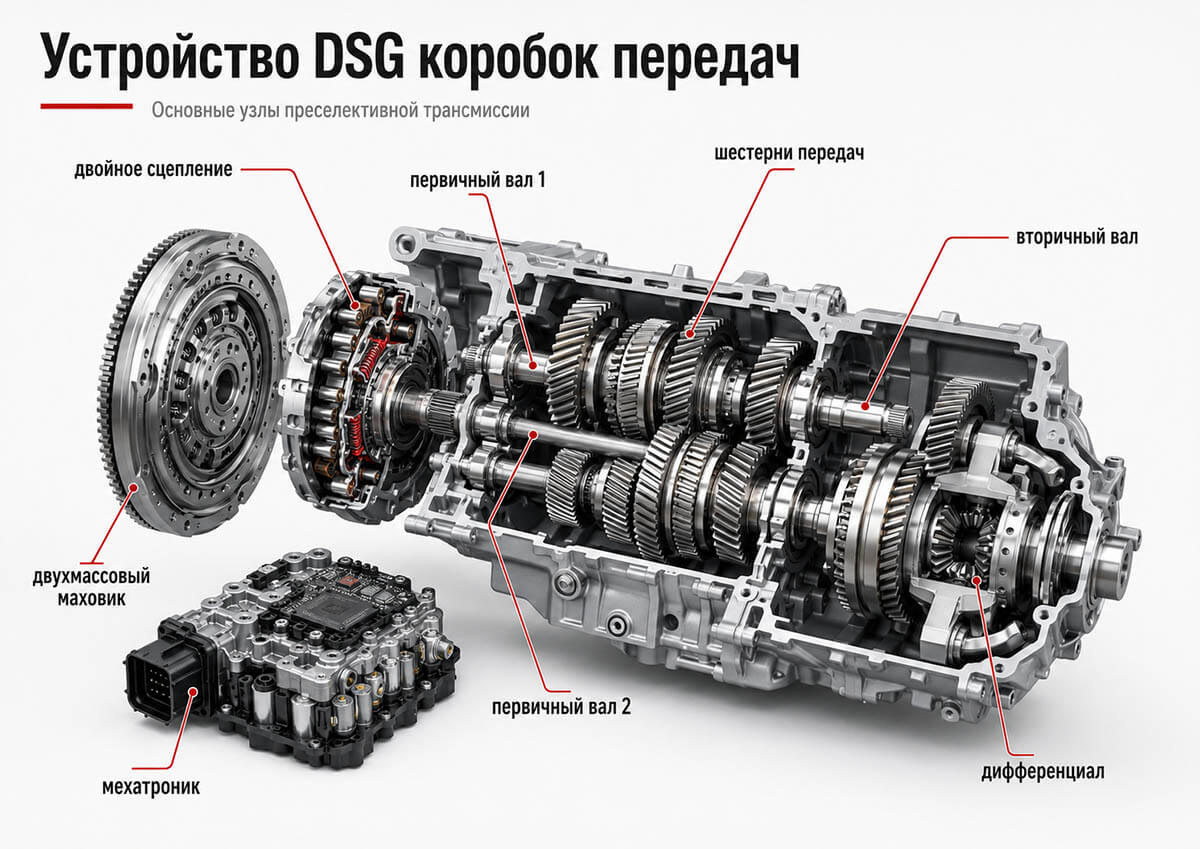

Основные элементы устройства DSG

Конструкция DSG включает несколько важных узлов, каждый из которых влияет на работу трансмиссии. К основным элементам относятся:

• корпус коробки передач;
• двойное сцепление;
• два первичных вала;
• вторичные валы;
• шестерни передач;
• вилки переключения;
• синхронизаторы;
• мехатроник;
• гидравлический блок;
• электронный блок управления;
• датчики оборотов, температуры и положения;
• масляный контур;
• дифференциал;
• двухмассовый маховик.

Механическая часть отвечает за передачу крутящего момента от двигателя к колесам. Электронно-гидравлическая часть управляет сцеплениями и переключением передач. Если один из элементов работает некорректно, коробка может начать переключаться с толчками, уходить в аварийный режим или выдавать ошибки.

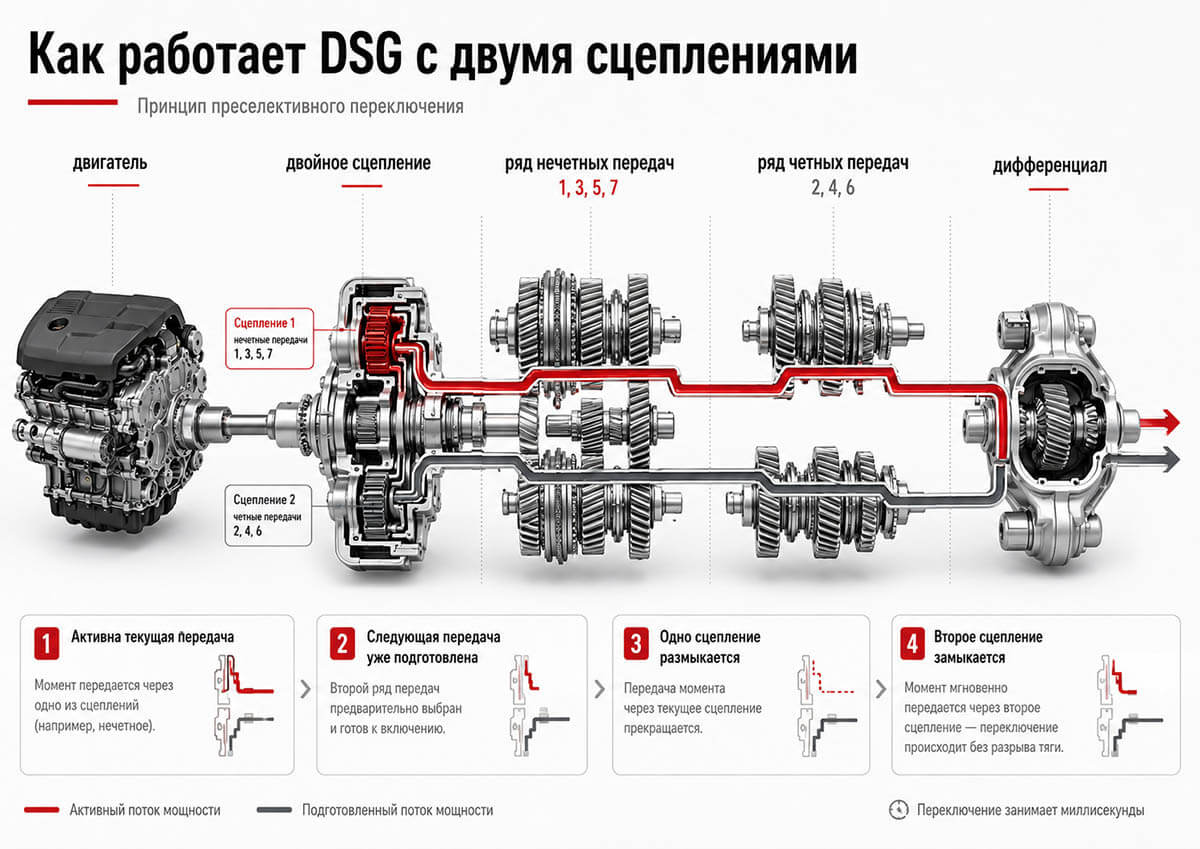

Как работает DSG с двумя сцеплениями

В DSG два сцепления работают попеременно. Одно сцепление обслуживает нечетные передачи, другое — четные. Условно можно представить, что внутри одной коробки находятся две механические КПП, объединенные в один корпус и управляемые общим блоком.

Пока автомобиль движется, например, на третьей передаче, четвертая уже может быть подготовлена. Когда наступает момент переключения, первое сцепление размыкается, второе замыкается. Из-за этого передача меняется быстрее, чем в обычной механической коробке, где нужно полностью разорвать поток мощности, выбрать передачу и снова включить сцепление.

Такой принцип дает DSG несколько преимуществ:

• быстрое переключение передач;
• хорошую динамику разгона;
• экономичность по сравнению с классическим автоматом;
• удобство управления без педали сцепления;
• возможность работы в автоматическом и ручном режиме.

Но есть и обратная сторона: коробка чувствительна к состоянию сцепления, адаптациям, температуре, качеству масла и корректности работы мехатроника.

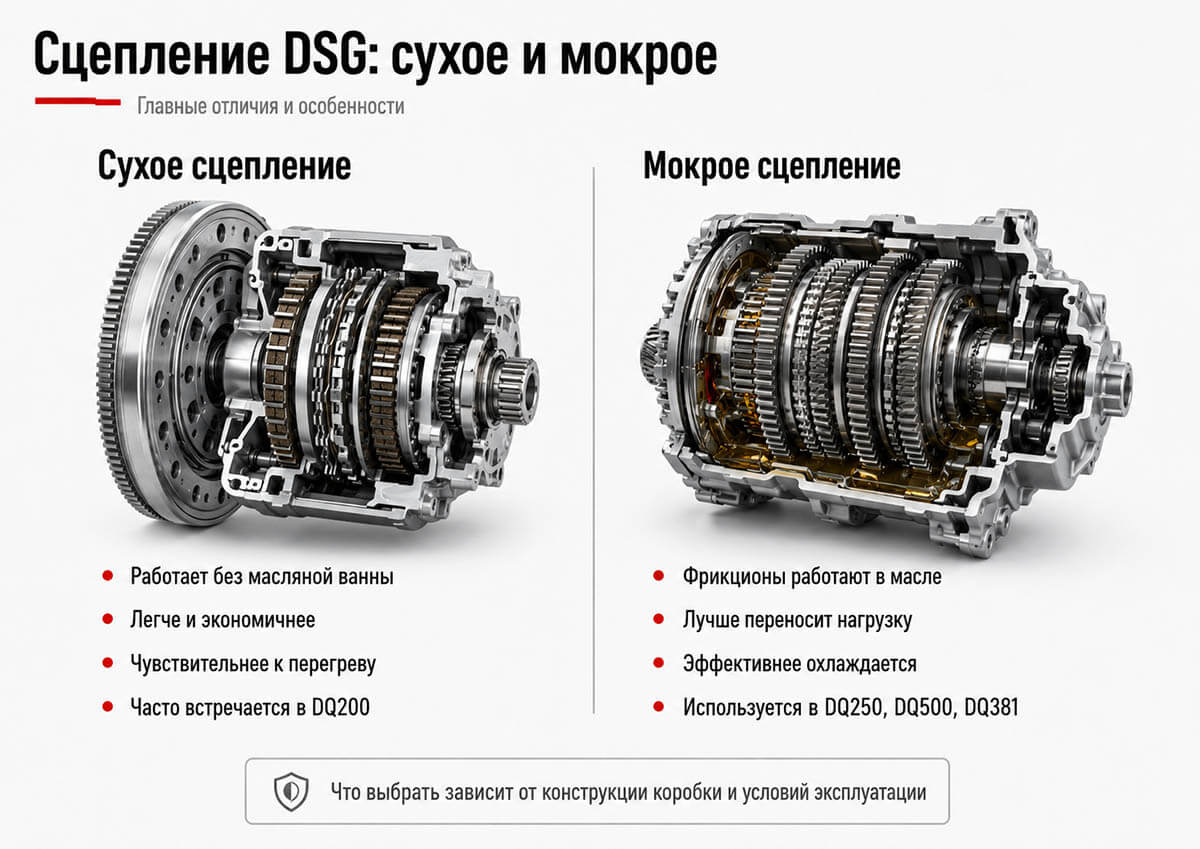

Сцепление DSG: сухое и мокрое

В коробках DSG применяются два основных типа сцепления — сухое и мокрое.

Сухое сцепление работает без масляной ванны. Оно конструктивно похоже на сцепление механической коробки, но управляется не водителем, а мехатроником. Такой вариант используется, например, в DSG 7 DQ200. Сухое сцепление легче и экономичнее, но хуже переносит перегрев, частые пробки, резкие старты и движение с постоянными пробуксовками.

Мокрое сцепление работает в масле. Пакеты фрикционов охлаждаются и смазываются рабочей жидкостью, поэтому лучше выдерживают высокую нагрузку и крутящий момент. Такой тип сцепления применяется в более мощных версиях DSG, например DQ250, DQ500, DQ381.

Симптомы износа сцепления DSG могут быть разными:

• рывки при трогании;
• вибрация на малой скорости;
• пробуксовка при разгоне;
• толчки при переключении;
• задержка включения передачи;
• ошибки по сцеплению;
• запах перегрева после активной езды;
• невозможность корректно выполнить адаптацию.

Важно учитывать, что рывки не всегда означают только износ сцепления. Похожие симптомы могут быть при проблемах с мехатроником, маховиком, адаптацией или механической частью коробки.

Мехатроник DSG и его роль в работе коробки

Мехатроник — один из ключевых узлов DSG. Он объединяет электронное управление и гидравлическую часть. Именно мехатроник получает данные от датчиков, рассчитывает момент переключения, управляет давлением, сцеплениями и исполнительными механизмами.

Если объяснять проще, мехатроник решает, какую передачу включить, когда разомкнуть одно сцепление и когда замкнуть другое. От его работы зависит плавность трогания, скорость переключения и стабильность всей коробки.

В состав мехатроника могут входить:

• электронный блок управления;
• гидравлический блок;
• соленоиды;
• датчики;
• каналы давления;
• исполнительные элементы управления передачами и сцеплениями.

При неисправности мехатроника DSG могут появляться характерные признаки:

• коробка пинается при переключении;
• передачи включаются с задержкой;
• автомобиль не едет вперед или назад;
• пропадают отдельные передачи;
• появляется ошибка коробки передач;
• трансмиссия уходит в аварийный режим;
• после прогрева симптомы усиливаются.

Мехатроник нельзя оценивать только по внешним признакам. Для точного вывода нужна компьютерная диагностика, проверка параметров давления, ошибок, температур, адаптаций и работы сцеплений.

Валы и передачи в DSG

Механическая часть DSG построена сложнее, чем у обычной механической коробки. Внутри используются два первичных вала. Один вал связан с одним сцеплением и отвечает за один ряд передач, второй — с другим сцеплением и другим рядом передач.

Такое устройство позволяет коробке заранее готовить следующую передачу. При движении нагрузка передается через один вал, а на другом уже может быть выбрана следующая ступень. Когда происходит переключение, поток мощности переходит с одного сцепления на другое.

В DSG также используются вторичные валы, шестерни, синхронизаторы, вилки переключения и дифференциал. Если механическая часть изношена, это может проявляться шумом, гулом, вибрацией, металлическими звуками, затрудненным включением передач или ошибками по определенным ступеням.

Особенно важно не путать механические неисправности с проблемами сцепления или мехатроника. Например, толчок при переключении может быть связан не только с управляющей частью, но и с износом вилки, синхронизатора, подшипника или двухмассового маховика.

Масло в DSG: зачем оно нужно

Масло в DSG выполняет разные задачи в зависимости от типа коробки. В одних версиях оно смазывает только механическую часть, в других — дополнительно охлаждает мокрое сцепление и участвует в работе гидравлической системы.

В коробках с мокрым сцеплением масло особенно важно. Оно отводит тепло, снижает износ фрикционов, обеспечивает работу гидравлики и влияет на стабильность переключений. Если масло загрязнено, перегрето или не соответствует допуску, коробка может работать с рывками, перегреваться и быстрее изнашиваться.

В DSG с сухим сцеплением масло не охлаждает фрикционы, но все равно важно для механической части. Поэтому при обслуживании нужно учитывать конкретную модель коробки, а не ориентироваться только на общее название DSG.

Нарушение регламента замены масла может привести к следующим проблемам:

• ускоренный износ механической части;
• загрязнение гидравлических каналов;
• некорректная работа соленоидов;
• перегрев;
• шум и гул;
• рывки при переключении;
• ошибки по давлению или температуре.

Использовать нужно только подходящую жидкость с нужным допуском. Универсальный подход «залить похожее масло» для DSG опасен.

DSG 6 и DSG 7: в чем конструктивная разница

DSG 6 и DSG 7 отличаются не только количеством передач. Разница может быть в типе сцепления, допустимом крутящем моменте, объеме масла, конструкции мехатроника и характерных неисправностях.

DSG 6 чаще ассоциируется с мокрым сцеплением. Такие коробки обычно рассчитаны на более высокие нагрузки и устанавливаются на автомобили с более мощными двигателями. Пример — DQ250.

DSG 7 бывает разной. Наиболее известная версия DQ200 имеет сухое сцепление и применяется на автомобилях с моторами малого и среднего объема. Но существуют и 7-ступенчатые DSG с мокрым сцеплением, например DQ500, DQ381, DQ380.

Поэтому нельзя оценивать надежность коробки только по фразе «DSG 7». Нужно понимать конкретный индекс коробки: DQ200, DQ250, DQ500, DQ381 или другой. Именно индекс определяет конструкцию, допустимую нагрузку, особенности обслуживания и типичные неисправности.

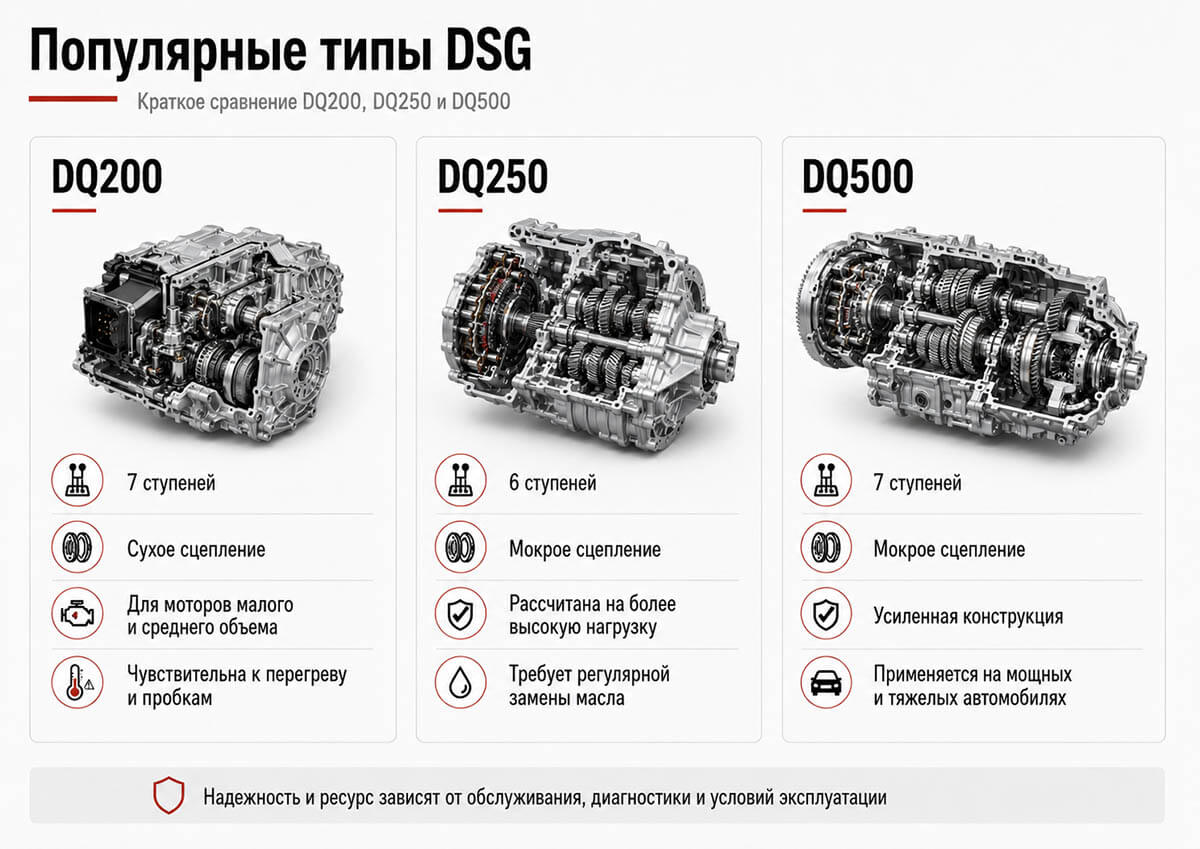

Популярные типы DSG: DQ200, DQ250, DQ500

На автомобилях Volkswagen, Audi, Skoda и Seat встречаются разные версии DSG. Наиболее распространенные — DQ200, DQ250 и DQ500.

DQ200 — 7-ступенчатая DSG с сухим сцеплением. Часто устанавливается на автомобили с двигателями малого и среднего объема. Эта коробка экономична и быстро переключает передачи, но чувствительна к перегреву, пробкам, стилю езды и состоянию сцепления. Типичные зоны внимания — сцепление, мехатроник, вилки, адаптация.

DQ250 — 6-ступенчатая DSG с мокрым сцеплением. Она рассчитана на более высокую нагрузку и хорошо известна по автомобилям концерна VAG. За счет мокрого сцепления коробка лучше переносит крутящий момент, но требует регулярного обслуживания и замены масла. Возможные проблемы связаны с мехатроником, сцеплением, загрязнением масла, соленоидами и механической частью.

DQ500 — усиленная DSG с мокрым сцеплением. Используется на более мощных и тяжелых автомобилях. Эта коробка рассчитана на серьезные нагрузки, но при большом пробеге также требует внимания к маслу, сцеплению, мехатронику, маховику и механической части.

Также встречаются более современные версии, например DQ380 и DQ381. Они имеют свои конструктивные особенности, поэтому диагностика и ремонт должны выполняться с учетом конкретной модификации коробки.

Как DSG переключает передачи

Работа DSG зависит от постоянного анализа данных. Блок управления получает информацию о скорости автомобиля, оборотах двигателя, положении педали газа, нагрузке, температуре, положении вилок, состоянии сцеплений и других параметрах.

На основе этих данных коробка выбирает оптимальный момент переключения. Если водитель плавно разгоняется, DSG старается раньше включить повышенную передачу для экономии топлива. Если водитель резко нажимает на газ, коробка может удерживать передачу дольше или быстро перейти на пониженную.

Сам процесс переключения выглядит так:

• коробка движется на одной передаче;
• следующая передача заранее выбирается на соседнем валу;
• блок управления рассчитывает момент переключения;
• одно сцепление плавно размыкается;
• второе сцепление замыкается;
• крутящий момент переходит на другую передачу.

Чем точнее работает сцепление, мехатроник и адаптация, тем плавнее водитель ощущает переключение. Если в системе есть сбой, появляются толчки, задержки или вибрации.

Типичные неисправности DSG

Несмотря на сложность конструкции, большинство неисправностей DSG можно разделить на несколько групп.

Чаще всего встречаются:

• износ сцепления;
• неисправность мехатроника;
• сбои соленоидов;
• ошибки датчиков;
• износ вилок переключения;
• проблемы с подшипниками;
• загрязнение или старение масла;
• перегрев коробки;
• износ двухмассового маховика;
• повреждение синхронизаторов;
• сбои адаптации;
• ошибки программного управления.

У DSG с сухим сцеплением часто обращают внимание на рывки при старте, вибрацию и износ сцепления. У версий с мокрым сцеплением важны состояние масла, давление, работа гидравлики и фрикционных пакетов.

При этом один и тот же симптом может указывать на разные неисправности. Например, рывки при трогании могут быть связаны со сцеплением, маховиком, адаптацией или работой мехатроника. Поэтому точный вывод без диагностики делать рискованно.

Признаки проблем с DSG

Владелец автомобиля может заметить первые признаки неисправности еще до серьезной поломки. Чем раньше провести диагностику, тем выше шанс обойтись ремонтом отдельного узла, а не восстановлением всей коробки.

Обратить внимание стоит на следующие симптомы:

• рывки при трогании с места;
• вибрация на малой скорости;
• толчки при переключении передач;
• задержка включения D или R;
• пробуксовка при разгоне;
• металлический шум или гул;
• хруст при переключении;
• пропадание четных или нечетных передач;
• ошибка коробки передач на панели;
• переход в аварийный режим;
• перегрев трансмиссии;
• нестабильное поведение после прогрева.

Особенно опасно продолжать эксплуатацию, если коробка уже уходит в аварийный режим, пропадают передачи или появляется сильная вибрация. В такой ситуации дальнейшая езда может усугубить повреждения.

Почему DSG требует точной диагностики

DSG — сложная система, где механика, электроника и гидравлика работают вместе. Поэтому ремонт «по симптомам» часто приводит к ошибкам. Например, владелец жалуется на рывки, и кажется, что проблема в сцеплении. Но фактически причиной может быть мехатроник, двухмассовый маховик, адаптация, датчик или механический износ.

Точная диагностика DSG включает не только чтение ошибок. Важно оценить параметры работы коробки в реальном времени: температуру, давление, положения сцеплений, адаптационные значения, пробуксовку, работу исполнительных механизмов, состояние масла и поведение коробки на тестовой поездке.

Компьютерная диагностика помогает понять направление поиска, но окончательный вывод часто требует комплексной проверки. Особенно это важно перед заменой дорогих узлов: сцепления, мехатроника, маховика или коробки в сборе.

Как продлить ресурс DSG

Ресурс DSG зависит не только от конструкции, но и от обслуживания, условий эксплуатации и стиля езды. Коробка не любит перегрев, длительные пробуксовки, резкие старты без необходимости и игнорирование первых симптомов.

Чтобы продлить срок службы DSG, рекомендуется:

• соблюдать регламент обслуживания;
• менять масло там, где это предусмотрено конструкцией коробки;
• использовать только подходящую жидкость;
• не удерживать автомобиль газом на подъеме;
• избегать длительной пробуксовки в снегу, грязи или на льду;
• не игнорировать рывки, вибрации и задержки включения передач;
• следить за состоянием двухмассового маховика;
• выполнять адаптацию после ремонта или замены сцепления;
• проводить диагностику при первых ошибках;
• не затягивать с ремонтом мехатроника при явных признаках неисправности.

В пробках и при медленном движении DSG может испытывать повышенную нагрузку, особенно версии с сухим сцеплением. Поэтому важно избегать режима, когда автомобиль постоянно ползет на полувключенном сцеплении.

Когда нужна диагностика DSG

Диагностика DSG нужна не только после появления аварийного режима. Проверку стоит проводить при любых изменениях в поведении коробки: рывках, вибрации, задержках, толчках, пробуксовке, шуме или ошибках.

Поводом для обращения на диагностику могут быть:

• автомобиль дергается при старте;
• коробка долго включает D или R;
• передачи переключаются с ударом;
• пропадает задняя передача;
• появляются ошибки по трансмиссии;
• машина плохо разгоняется;
• коробка перегревается;
• после прогрева симптомы становятся сильнее;
• слышен гул, стук или металлический шум;
• недавно меняли сцепление, но поведение коробки не нормализовалось.

Во время диагностики проверяют ошибки, адаптационные значения, параметры сцепления, давление, температуру, работу мехатроника, состояние масла, поведение коробки на ходу и возможные механические шумы. После этого можно понять, требуется ли адаптация, замена сцепления, ремонт мехатроника, обслуживание масла или более серьезныйремонт DSG.

Частые вопросы об устройстве DSG

DSG — это автомат или робот?
DSG — это роботизированная коробка передач. По управлению она похожа на автомат, потому что водитель выбирает режим D, R или S и не использует педаль сцепления. Но по конструкции DSG ближе к механической коробке, так как внутри есть шестерни, валы, сцепления и механизм выбора передач.

Почему в DSG два сцепления?
Два сцепления нужны для быстрого переключения. Одно сцепление отвечает за один ряд передач, второе — за другой. Пока включена одна передача, следующая уже подготовлена. Благодаря этому переключение происходит быстро и почти без разрыва тяги.

Чем сухое сцепление отличается от мокрого?
Сухое сцепление работает без масляной ванны. Оно легче и экономичнее, но чувствительнее к перегреву и пробуксовкам. Мокрое сцепление работает в масле, лучше охлаждается и выдерживает более высокую нагрузку, но требует регулярного обслуживания и замены масла.

Что чаще ломается в DSG?
Чаще всего владельцы сталкиваются с износом сцепления, неисправностями мехатроника, ошибками датчиков, проблемами с адаптацией, загрязнением масла, износом маховика, вилок переключения и механической части. Точная причина зависит от конкретной модели коробки и симптомов.

Можно ли ездить с рывками DSG?
Ездить с рывками нежелательно. Иногда причина может быть относительно простой, например сбитая адаптация. Но рывки также могут указывать на износ сцепления, проблемы с мехатроником или механическую неисправность. Чем дольше откладывать диагностику, тем выше риск более дорогого ремонта.

Нужно ли менять масло в DSG?
Да, если это предусмотрено конструкцией конкретной коробки. Особенно важно менять масло в DSG с мокрым сцеплением, где жидкость участвует в охлаждении сцепления и работе гидравлики. Для каждой модели DSG нужен свой регламент и подходящий допуск масла.

Что такое мехатроник DSG?
Мехатроник — это управляющий узел коробки DSG, который объединяет электронную и гидравлическую части. Он управляет сцеплениями, переключением передач, давлением и исполнительными механизмами. При неисправности мехатроника возможны рывки, задержки, ошибки и аварийный режим.

Какая DSG надежнее — 6 или 7 ступеней?
Надежность зависит не только от количества передач, а от конкретной модели коробки. DSG 6 DQ250 с мокрым сцеплением хорошо переносит нагрузку при правильном обслуживании. DSG 7 может быть как с сухим сцеплением, например DQ200, так и с мокрым, например DQ500 или DQ381. Поэтому сравнивать нужно конкретные индексы коробок.

Почему DSG уходит в аварийный режим?
Аварийный режим включается, когда блок управления фиксирует серьезную ошибку или риск повреждения трансмиссии. Причиной могут быть неисправности мехатроника, сцепления, датчиков, гидравлики, механической части, перегрев или проблемы с давлением.

Можно ли отремонтировать DSG без замены коробки целиком?
Во многих случаях можно. Часто ремонт ограничивается заменой сцепления, восстановлением мехатроника, заменой датчика, обслуживанием масла, адаптацией или ремонтом отдельного механического узла. Но точное решение принимается только после диагностики.
